Flensagerhus SKF
FY-TF Firkantflens

Komplett lagerenhet med innsatslager. Flenslagerhus med firkantet flens. Lagerhus laget av støpejern utstyrt med smørenippel. Innsatslager med friksjonstetning av NBR og ekstra utkasterskive på begge sider. Kan utstyres med endestykke.

BIG-art.nr. / Røgebergs art.nr.

13151550 / 360210

Modell

FY 20 TF

Lager/Lagerhus

YAR 204-2F / FY 504 M

Enhet

STK

Pakke

Beskrivelse

FY 20 TF Y-LAGERENHET Y-lager

For å kunne handle hos oss og se priser må du Logg på eller Opprette en konto

Vis mer informasjon

Flensagerhus SKF FY-TF Firkantflens

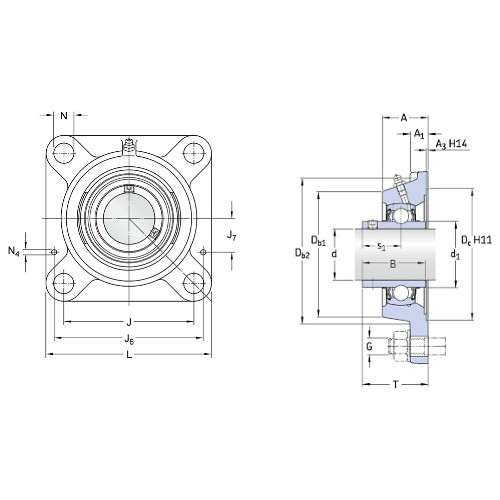

Modell		FY 15 TF	FY 20 TF	FY 25 TF	FY 30 TF	FY 35 TF	FY 40 TF	FY 45 TF	FY 50 TF	FY 55 TF	FY 60 TF	FY 65 TF
d	mm	15	20	25	30	35	40	45	50	55	60	65
d1	mm	24,2	28,2	33,74	39,7	46,1	51,8	56,8	62,51	69,06	75,64	82,5
s1	mm	15,9	18,3	19,8	22,2	25,4	30,2	30,2	32,6	33,4	39,7	42,9
Db1	mm	50	57	65	76	87	98	102	107	122	130	142
Db2	mm	53	63	71	84	95	106	112	118	134	143	154
A1	mm	11	11	12	13	13	14	14	15	16	17	17
A3 (H14)	mm	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2
B	mm	27,4	31	34,1	38,1	42,9	49,2	49,2	51,6	55,6	65,1	68,3
A	mm	26	29,5	30	32,5	34,5	38,5	39	43	47,5	52	52,5
Dc (H11)	mm	55,6	68,3	74,6	93,7	106,4	115,9	119,1	125,4	150,8	161,9	161,9
T	mm	32,9	37,3	38,8	42,2	46,4	54,2	54,2	60,6	64,4	73,7	76,9
L	mm	76	86	95	108	118	130	137	143	162	175	187
J	mm	54	63,5	70	82,5	92	101,5	105	111	130	143	149,5
J6	mm	66	74	83	96	106	118	123	129	148	161	169
J7	mm	14,5	16	19	24,5	29	34	33,5	35,5	45	49,9	51
G	mm	M10	M10	M10	M10	M12	M12	M14	M16	M16	M16	M16
N	mm	11,5	11,5	11,5	11,5	14	14	16	18	18	18	18
N4	mm	4	4	4	4	4	4	4	4	4	4	4
Dynamiskt bärighetstal	kN	9,56	12,7	14	19,5	25,5	30,7	33,2	35,1	43,6	52,7	57,2
Statiskt bärighetstal	kN	4,75	6,55	7,8	11,2	15,3	19	21,6	23,2	29	36	40
Utmattningsbelastning	kN	0,2	0,28	0,335	0,475	0,655	0,8	0,915	0,98	1,25	1,53	1,7
Max varvtal	r/min	9500	8500	7000	6300	5300	4800	4300	4000	3600	3400	3000


13151550 / 360210	FY 20 TF	YAR 204-2F / FY 504 M	20,0 mm	0,54 kg

13151634 / 360214	FY 30 TF	YAR 206-2F / FY 506 M	30,0 mm	1,05 kg

13151675 / 360216	FY 35 TF	YAR 207-2F / FY 507 M	35,0 mm	1,30 kg
Bestillingsvare
13151717 / 360218	FY 40 TF	YAR 208-2F / FY 508 M	40,0 mm	1,80 kg
Bestillingsvare
13151790 / 360221	FY 50 TF	YAR 210-2F / FY 510 M	50,0 mm	2,30 kg
