Klemhylser SKF
H

Klemhylse med KM-låsering og MB-låseskive, metriske dimensjoner. Klemhylser er de mest brukte komponentene for å plassere lagre med konisk boring på et sylindrisk sete, da de kan brukes på glatte aksler eller trinnaksler. De er splittet og leveres komplett med en KM-låsering og en MB-låseskive.

BIG-art.nr. / Røgebergs art.nr.

13156765 / 360383

Modell

H 310

Gjenge

M50x1,5

Enhet

STK

Pakke

Beskrivelse

H 310 KLEMHYLSE HYLSER,AKSELMU

For å kunne handle hos oss og se priser må du Logg på eller Opprette en konto

Bestillingsvare

Vis mer informasjon

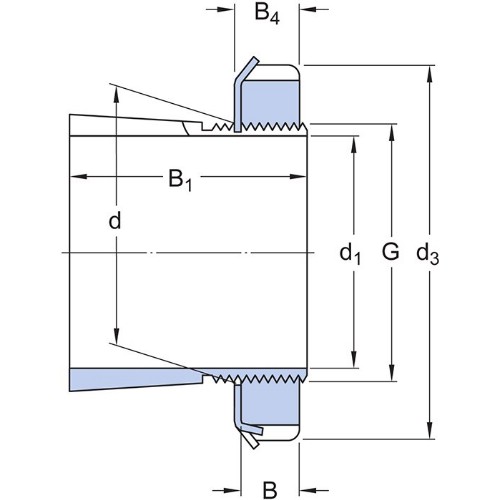

Klemhylser SKF H
Modell		H 204	H 205	H 305	H 2305	H 206	H 306	H 2306	H 207	H 307	H 2307	H 208	H 308	H 2308	H 209
d1	mm	17	20	20	20	25	25	25	30	30	30	35	35	35	40
d	mm	20	25	25	25	30	30	30	35	35	35	40	40	40	45
d3	mm	32	38	38	38	45	45	45	52	52	52	58	58	58	65
B1	mm	24	26	29	35	27	31	38	29	35	43	31	36	46	33
B	mm	6	7	7	7	7	7	7	8	8	8	9	9	9	10
B4	mm	7	8	8	8	8	8	8	9	9	9	10	10	10	11
G		M20x1,0	M25x1,5	M25x1,5	M25x1,5	M30x1,5	M30x1,5	M30x1,5	M35x1,5	M35x1,5	M35x1,5	M40x1,5	M40x1,5	M40x1,5	M45x1,5
Modell		H 309	H 2309	H 210	H 310	H 2310	H 211	H 311	H 2311	H 212	H 312	H 2312	H 213	H 313	H 2313
d1	mm	40	40	45	45	45	50	50	50	55	55	55	60	60	60
d	mm	45	45	50	50	50	55	55	55	65	65	65	65	65	65
d3	mm	65	65	70	70	70	75	75	75	80	80	80	85	85	85
B1	mm	39	50	35	42	55	37	45	59	38	47	62	40	50	65
B	mm	10	10	11	11	11	11	11	11	11	11	11	12	12	12
B4	mm	11	11	12	12	12	12,5	12,5	12,5	12,5	12,5	12,5	13,5	13,5	13,5
G		M45x1,5	M45x1,5	M50x1,5	M50x1,5	M50x1,5	M55x2,0	M55x2,0	M55x2,0	M60x2,0	M60x2,0	M60x2,0	M65x2,0	M65x2,0	M65x2,0
Modell		H 314	H 215	H 315	H 2315	H 216	H 316	H 2316	H 217	H 317	H 2317	H 218	H 318	H 2318	H 219
d1	mm	60	65	65	65	70	70	70	75	75	75	80	80	80	85
d	mm	70	75	75	75	80	80	80	85	85	85	90	90	90	95
d3	mm	92	98	98	98	105	105	105	110	110	110	120	120	120	125
B1	mm	52	43	55	73	46	59	78	50	63	82	52	65	86	55
B	mm	12	13	13	13	15	15	15	16	16	16	16	16	16	17
B4	mm	13,5	14,5	14,5	14,5	17	17	17	18	18	18	18	18	18	19
G		M70x2,0	M75x2,0	M75x2,0	M75x2,0	M80x2,0	M80x2,0	M80x2,0	M85x2,0	M85x2,0	M85x2,0	M90x2,0	M90x2,0	M90x2,0	M95x2,0
Modell		H 319	H 2319	H 220	H 320	H 3120	H 2320	H 222	H 322	H 3122	H 2322	H 3024	H 3124	H 2324	H 3026
d1	mm	85	85	90	90	90	90	100	100	100	100	110	110	110	115
d	mm	95	95	100	100	100	100	110	110	110	110	120	120	120	130
d3	mm	125	125	130	130	130	130	145	145	145	145	145	155	155	155
B1	mm	68	90	58	7	76	97	63	77	81	105	72	88	112	80
B	mm	17	17	18	18	18	18	19	19	19	19	20	20	20	21
B4	mm	19	19	20	20	20	20	21	21	21	21	22	22	22	23
G		M95x2,0	M95x2,0	M100x2,0	M100x2,0	M100x2,0	M100x2,0	M110x2,0	M110x2,0	M110x2,0	M110x2,0	M120x2,0	M120x2,0	M120x2,0	M130x2,0
Modell		H 3126	H 2326	H 3028	H 3128	H 2328	H 3130	H 3132	H 2332	H 3034	H 3134	H 3138
d1	mm	115	115	125	125	125	135	140	140	150	150	170
d	mm	130	130	140	140	140	150	160	160	170	170	190
d3	mm	165	165	165	180	180	195	210	210	200	220	240
B1	mm	92	121	82	97	131	111	119	147	101	122	141
B	mm	21	21	22	22	22	24	25	25	26	26	28
B4	mm	23	23	24	24	24	26	27,5	27,5	28,5	28,5	30,5
G		M130x2,0	M130x2,0	M140x2,0	M140x2,0	M140x2,0	M150x2,0	M160x3,0	M160x3,0	M170x3,0	M170x3,0	M190x3,0

Vis bare lagervarer


	13156765 / 360383	H 310	M50x1,5	45	50	42
	Bestillingsvare

Klemhylser SKFH

1 artikler
